Detektorschaltung Detektor-Schaltung, mein erstes Bastelprojekt. Luftspule und Anzapfungen wurden ausprobiert, ein langes hohes Kabel als Antenne, die Germanium-Spitzen-Diode richtet die Hochfrequenz gleich, der Kondensator speichert bis zur nächsten Schwingung etwas Energie. Im hochohmigen Kopfhörer konnte man deutlich den MW-Ortssender hören. Es war keine Stromversorgung nötig, heute nennt man das "energy harvesting".

GT322 NF-Generator Astabiler Multivibrator / Morse-Tongenerator / Blinkschaltung
Astabiler Multivibrator
Universelle Schaltung, je nach Dimensionierung von Rc, Rb, C und Transistor-Typen konnte es blinken (Rc als Glühlampen), piepen (ein Rc als Kopfhörer) oder HF-senden (abgestrahlt nicht erlaubt).

Im Bild eine komplette Tongeneratorschaltung mit russischen GT322A (HF-Germanium-Transistoren). Unten: ein eleganter 1-Transistor-LC-Oszillator

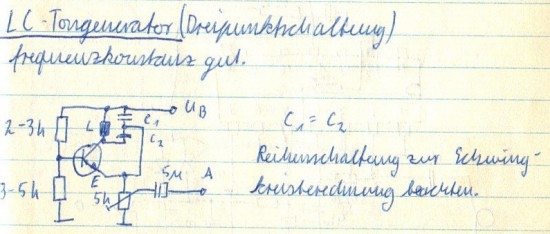

Russisch-Germanisch LC-Dreipunktoszillator

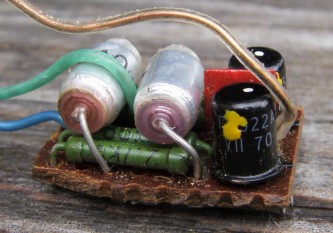

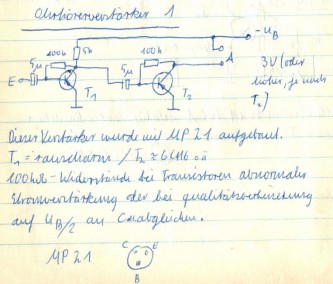

Links: Russisch-Germanischer Ohrhörerverstärker (die russischen Germanium-Transistoren MP21 entsprachen etwa den DDR-Typen GC121 bzw. den westlichen AC132)

Diskrete Bauteile
Diskrete Bauteile

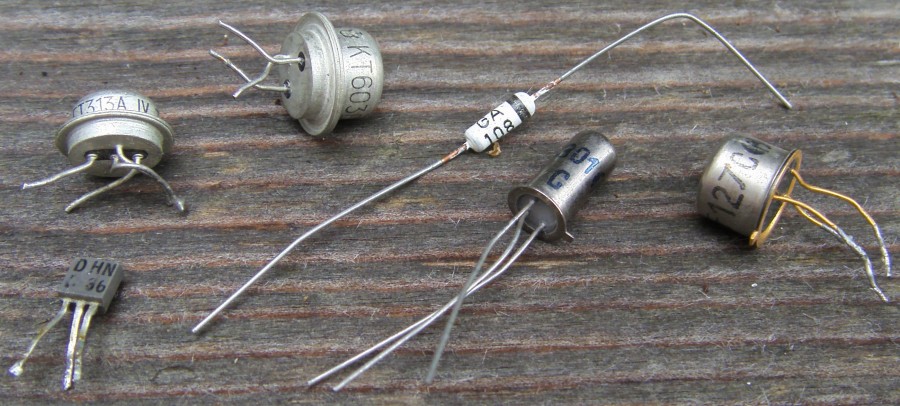

SC236 (npn-Silizium-Miniplast-Transistor Kleinsignal NF, universell), GT313A (pnp-Germanium russischer UKW-HF-Transistor), KT603 (npn-Silizium russischer NF/HF-Transistor, universell), GA108 (Germanium-Spitzendiode), GC301 (pnp-Germanium-NF-Transistor, Kleinleistungs-Endstufen), SF127 (npn-Si-NF/HF-Transistor, universell)

 Die Bastelbibel: Karl-Heinz Schubert,
Militärverlag der DDR, Berlin 1980

Radiobastelbuch

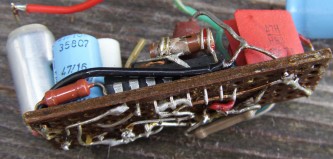

R211 Der NF-Verstärker R211 (TAA611A) wurde angeblich in Kuba gefertigt und brachte es auf knapp 1W Ausgangsleistung. Er war genügsam bei der Stromaufnahme, rauschte freundlich vor sich hin, ließ sich bei ungünstiger Verdrahtung zu wilden Schwingungen hinreißen,
demodulierte ungewollt MW-Lokalsender, war dann "handempfindlich" und immer irgendwie magisch. Ist zusamen mit dem HF-Verstärker R281 das "dreamteam" schlechthin für alles mögliche. Siehe hinten "Audion mit IS für Einsteiger".

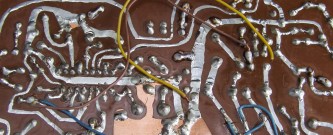

Platine Platinenzeichnen (Ideal: roter Nagellack):
Ich in Drogerie: "Geben Sie mir bitte den billigsten roten Nagellack, den Sie haben".
Verkäuferin: "Na, Sie müssen Ihre Freundin ja sehr lieben!"

Ätzen von Kupfer-Leiterplatten: Eisen-III-Chlorid (wird Braunrot) oder Ammonium- Persulfat (wird Hellblau)

Intergierte Schaltungen
Integrierte Schaltungen

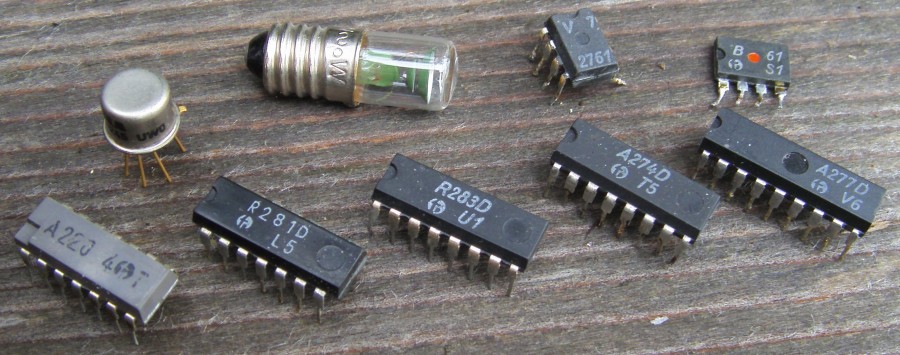

A220D (TBA120S, FM-ZF-Verstärker mit Demodulator), MAA245 (3-Transistor-2 Widerstände-Schaltung, NF-Verstärker), R281D (A281D, AM-FM-Zwischenfrequenzverstärker), R283D (Komplettradio), A274D (NF-Verstärkungsregler, Klangregler), A277D (LED-Zeilen-/Punkt-Ansteuertreiber), B2761D (Doppeloperationsverstärker), Glimmlampe

Hochintegrierte Schaltungen
Infrarotsender/empfänger

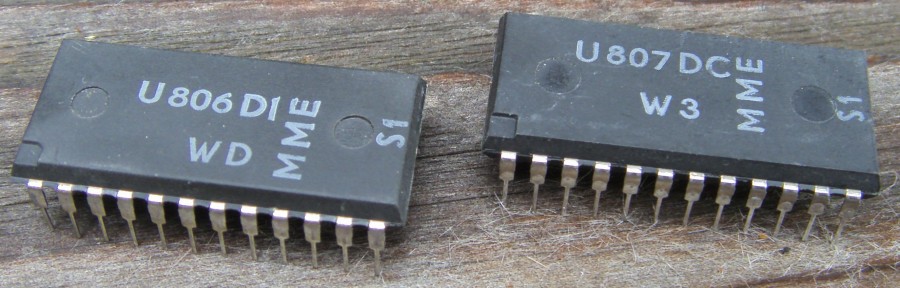

U806D / U807 (Infrarot-Fernsteuer Empfänger/Sender mit Pulsabstandsmodulation, 35.7 kHz, 2x64 Befehle, Register, 4 Analogausgänge)
Diese Dinger waren Mittelpunkt eines jahrelangen HiFi-Bastel-Projektes mit reiner IR-Fernsteuerung, NF- Pegel- und Kanalwahl, Lautstärke- und 4-Kanal- Stereo- Equalizer- Klangstellung, Bass-Boost, Stereo-Basisbreiten-Steuerung, 4-Kanal-Stereo-Rauschminderung, UKW-PLL-Stereo- Radio mit 127 digitalen Senderspeichern, Stereo-Kopfhörerverstärker und 4x25W-NF-Verstärker. Es hat zwar alles funktioniert, wurde aber insgesamt nie fertig. Beschränkung auf das Wesentliche und technische Demut sind auch Erfolgsgeheimnis eines komplexen Projektes.

Interessante Bauformen

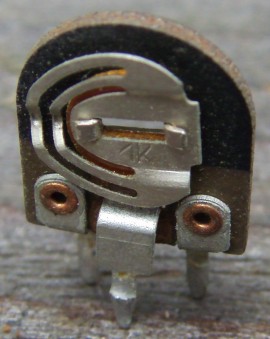

A209  Trimmer 1K Stell-Poti-Widerstand

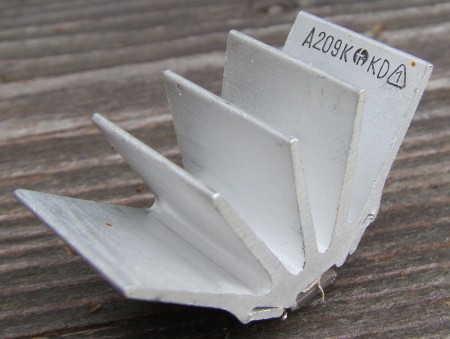

A209K (5W NF-Verstärker, z.B. für Radio-Kassettenrekorder R4100)

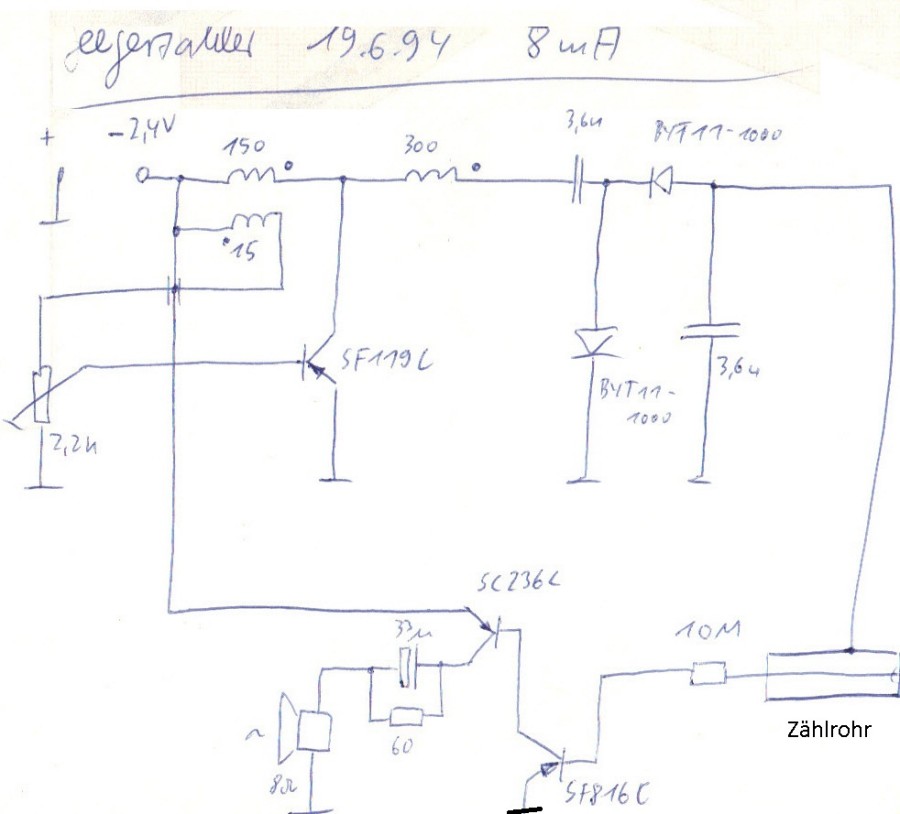

Geigerzähler in minimalistischer Schaltung
Geigerzähler
Geiger-Zählrohr meinem Physiklehrer annlässlich Tschernobyl abgeschnorrt. Der SF119C lebt gefährlich im Avalanche-Betrieb.

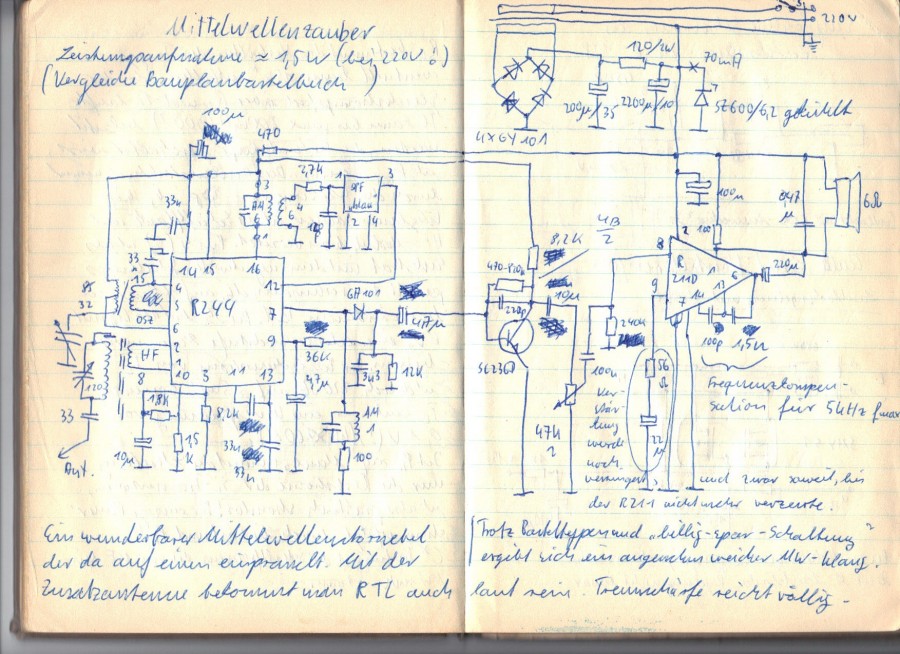

Mittelwellenzauber (mal wieder ein Radio)
Mittelwellenzauber

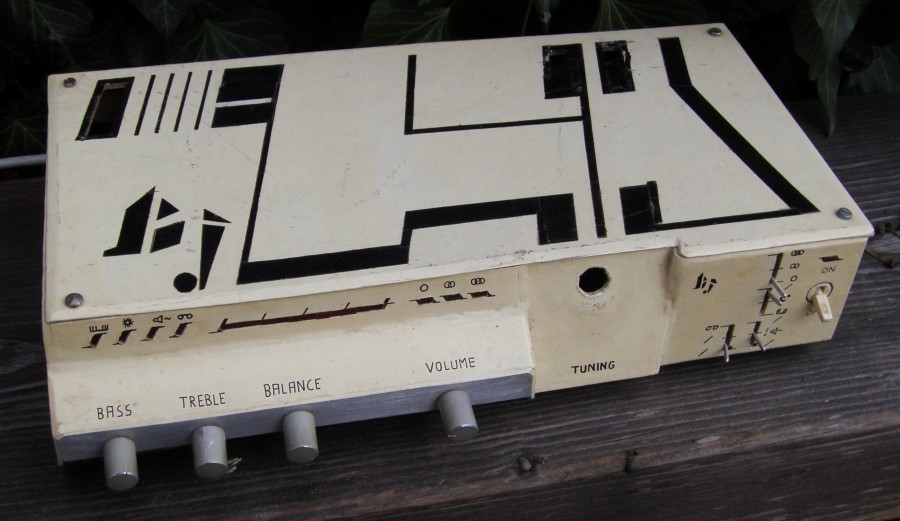

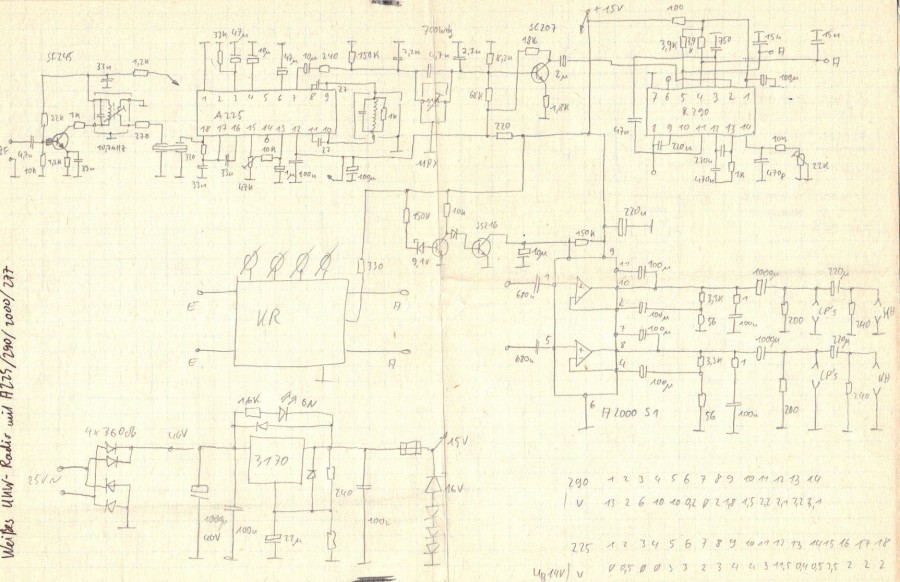

Weisses UKW-Radio (Was für ein wegweisendes Design! Irgendwie hat es die Welt nicht bemerkt. Der UKW-Tuner ist ausgeschlachtet)
Design
Weisses_UKW_Radio

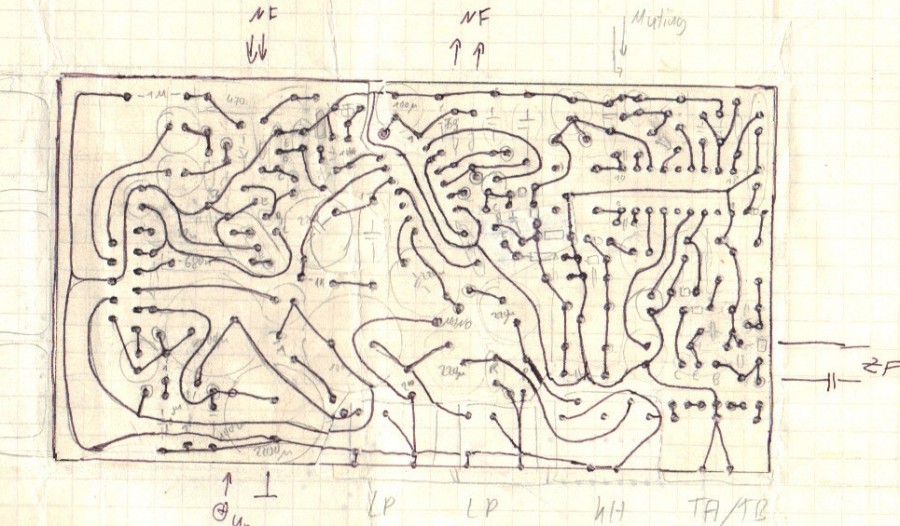

Weisses_UKW_Radio_LP
Von diesen UKW-Stereo-Radios habe ich mehrere gebaut und dann immer verschenkt.

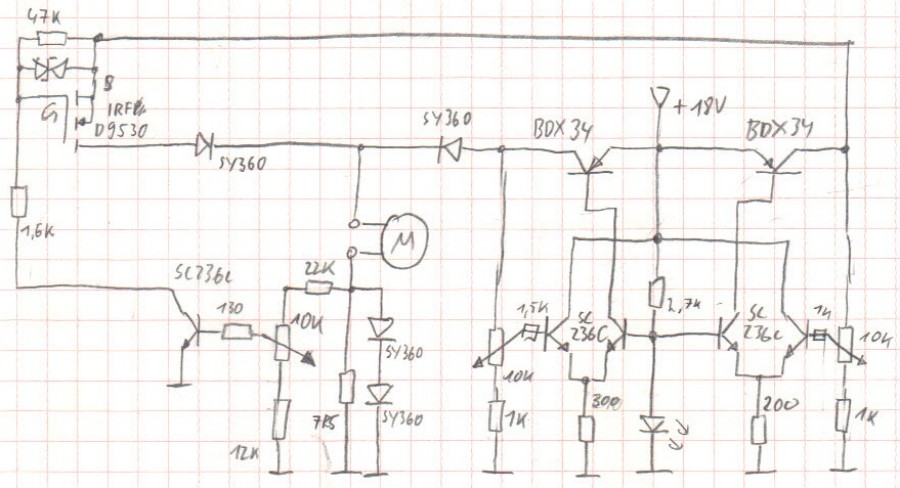

Drillmotorsteuerung
Drillmotorsteuerung
Der Motor der kleinen Bohrmaschine läuft langsam und wird erst bei Belastung auf schnell geschaltet. Die langsame Drehzahl, die schnelle Drehzahl und die Belastungs-Umschaltschwelle sind einstellbar. Eine der nützlichsten Elektronikschaltungen überhaupt, schont Nerven, Verschleiß und Energie. Die Drillmotoren im Baumarkt haben diese Funktionalität leider nicht.

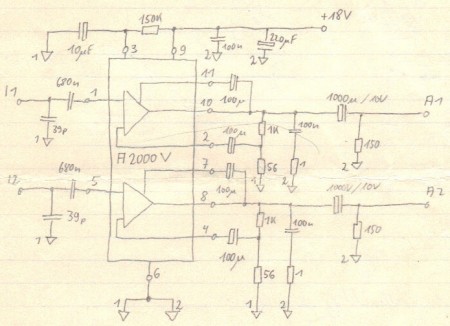

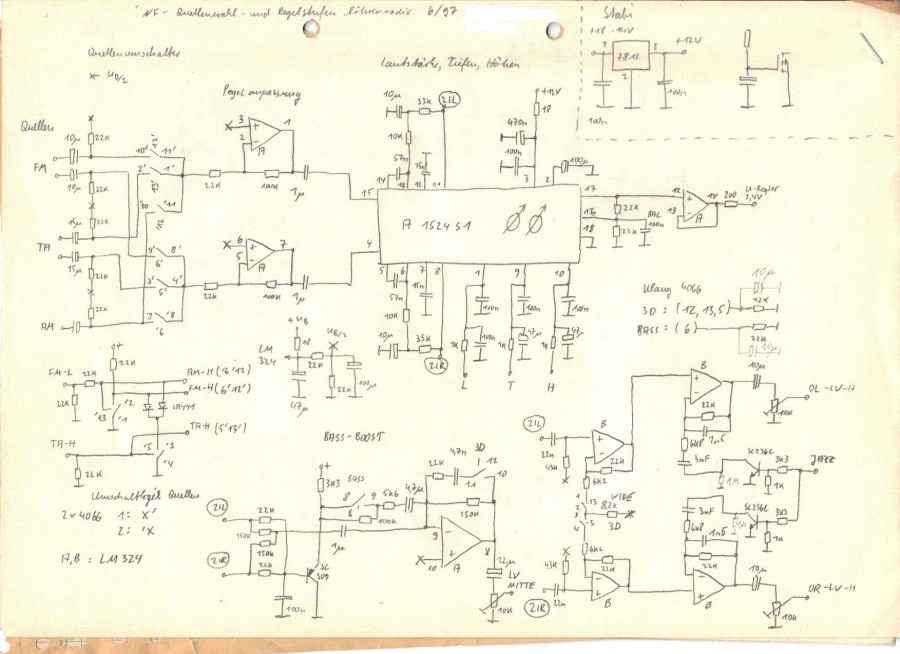

NF-Stufe Röhrenradio (damit wurde der kaputte Juwel 2 auf modern gebastelt, siehe bei Rubrik Radio)
NF-Stufe-Röhrenradio

Endstufen: [LV-Mitte=I, OL(R)-LV_=I1 (I2)]
Endsstufe 1Endstufe 2

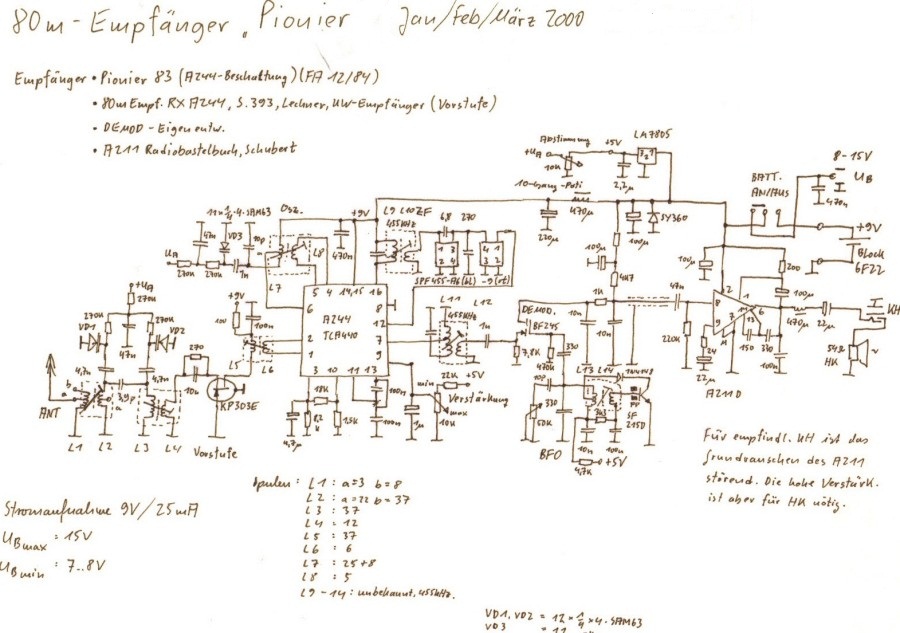

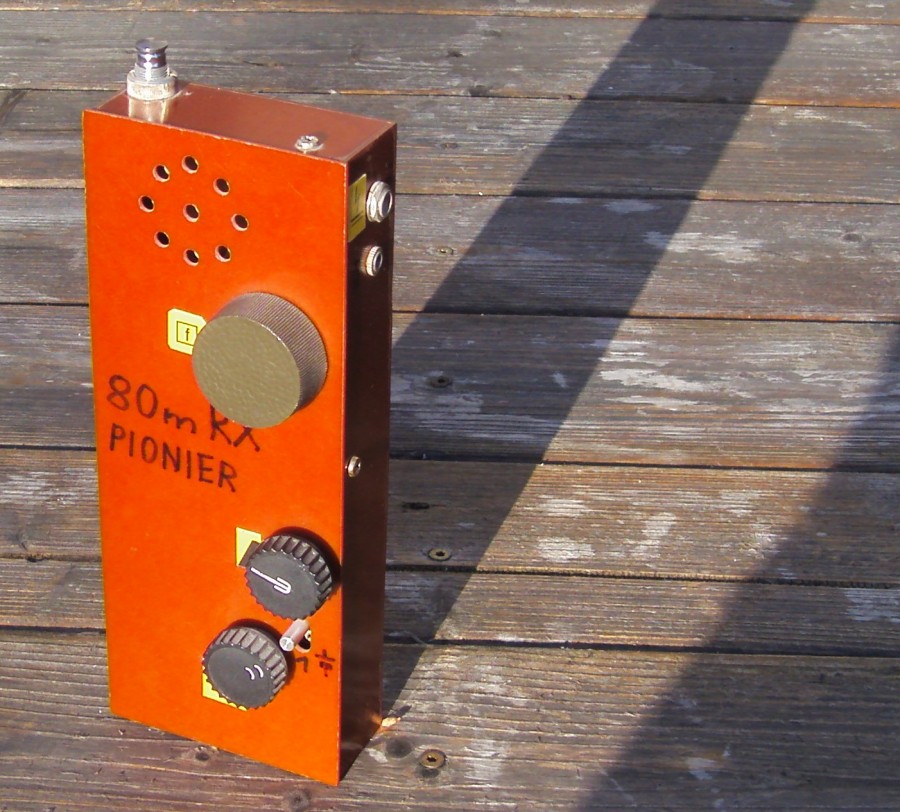

Mini-Amateurfunkempfänger Pionier 80m
Pionier 80m
Pionier83

Kellerverstärker
Kellerverstärker

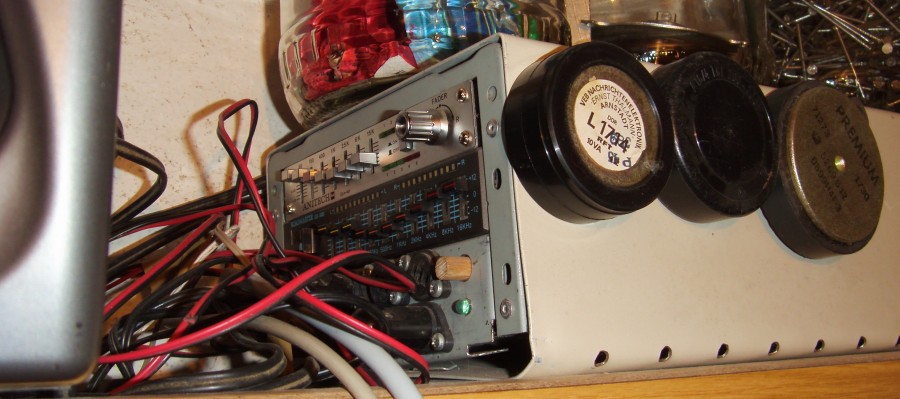

Grobschlächtig und laut: 4x25W (sinus) KFZ-Equalizer-Boostern, versorgt von PC-Einbaunetzteil (12V Festplattenversorgung), im kleingesägten PC-Gehäuse eingebaut, für 8 Lautsprecherboxen und MP3-Player.

Veröffentlichungen:
Rollgeräusch für elektronischen Würfel, 1984
Audion mit IS für "Einsteiger", 1987
